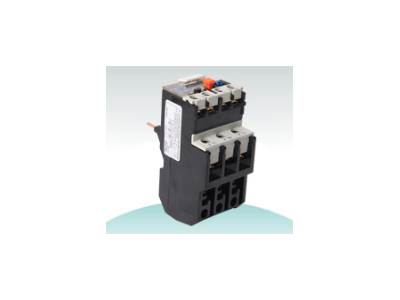

JRS5系列热继电器主要用于交流50Hz，额定电压至660V，电流至35A的三相鼠笼型异步电动机的过载和断相保护，它可与交流接触器配套组成电磁起动器，也能单独使用。
本热继电器和TH-N、TH-K具有相同功能可等同互换使用，是JR16等老产品理想的更新换代产品。
工作条件和安装条件：
1~5条同交流接触器1~5；安装面与垂直面的倾斜度不超过30°；应安装在无显著振动和冲击的地方。接线端子标志：
技术参数：
基本参数:额定绝缘电压:660V额定工作电压:主电路660V，辅助电路380V热继电器的额定电流、热元件整定电流范围和控制电动机容量见表1|
型号 |
热继电器额定电流(A) |
热元件 |
电动机容量(kW) |
||
|
编号 |
额定电流 |
整定电流调节范围(A) |
AC 380V |
||
|
JRS5-20/12 (TH-K12) |
13 |
|
0.24 |
0.2~0.28 |
0.06 |
|
|
0.35 |
0.28~0.42 |
0.09 |
||
|
|
0.5 |
0.4~0.6 |
0.12 |
||
|
|
0.7 |
0.55~0.8 |
0.18 |
||
|
|
0.9 |
0.7~1.1 |
0.25 |
||
|
|
1.3 |
1~1.6 |
0.37 |
||
|
|
1.7 |
1.4~2 |
0.75 |
||
|
|
2.1 |
1.7~2.5 |
- |
||
|
|
2.5 |
2~3 |
1.1 |
||
|
|
3.6 |
2.8~4.4 |
1.5 |
||
|
|
5 |
4~6 |
2.2 |
||
|
|
6.6 |
5.2~8 |
3 |
||
|
|
9 |
7~11 |
4 |
||
|
|
11 |
9~13 |
5.5 |
||
|
JRS5-20/F (TH-K20) |
40 |
|
15 |
12~18 |
7.5 |
|
|
19 |
16~22 |
11 |
||
|
|
22 |
18~26 |
11 |
||
|
|
29 |
24~34 |
15 |
||
|
|
35 |
30~40 |
18.5 |
||
热继电器各相负载平衡时的动作特性符合
|
序号 |
整定电流倍数 |
脱扣时间(Tp) |
起始条件 |
周围空气温度 |
|
1 |
1.05 |
＞2h |
冷态开始 |
+20℃ |
|
2 |
1.20 |
＜2h |
热态(紧接序号1试验后)开始 |
|
|
3 |
1.50 |
＜2min |
热态(紧接序号1试验后)开始 |
|
|
4 |
7.20 |
25＜Tp≤10s |
冷态开始 |
热继电器各相负载不平衡时的动作特性符合
|
序号 |
整定电流倍数 |
脱扣时间(Tp) |
起始条件 |
周围空气温度 |
|
|
任意二相 |
第三相 |
||||
|
1 |
1.0 |
0.9 |
＞2h |
冷态开始 |
+20℃ |
|
2 |
1.15 |
0 |
＜2h |
热态(紧接序号1试验后)开始 |
|
热继电器辅助触头在表4的条件下，电寿命不低于3000次
|
使用类别 |
接通 |
分断 |
操作次数 |
||||||
|
I/Ie |
U/Ue |
COSΦ |
I/Ie |
U/Ue |
COSΦ |
操作次数 |
每分钟操作次数 |
通电时间 |
|
|
AC15 |
10 |
1 |
0.3 |
1 |
1 |
0.3 |
3000 |
6 |
＞0.05S |
热继电器的动作机构、复位机构和辅助触头的机械寿命不低于3000次安装尺寸
JRS5-20/F热继电器外形尺寸:长×宽×高 64max×42max×84max
安装热继电器除与交流接触器搭接外，热继电器单独使用时安装尺寸:安装孔中心距19×33 M4安装螺钉。
